首頁 > 產品中心 > 接近傳感器 > 圓柱型 > 電容式 >

電容式

產品中心

PRODUCTS

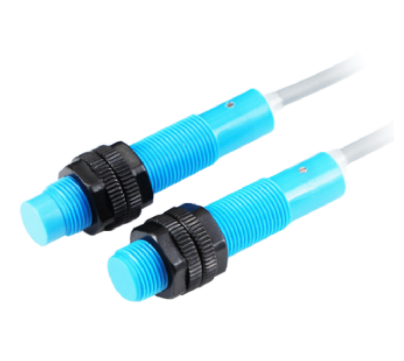

電容式接近傳感器

特點種類額定值/性能外形尺寸注意事項產品資料下載

規格齊全，環境適應性強
響應速度快，高精準檢測
定制外觀，常開常閉一體設計
防水防油，靈敏度高，應用廣
堅固可靠，穩定持久，壽命長

DC 3線式（DS-PCG/PCL□□□□）

尺寸			檢測距離	輸出類型	動作模式NO	動作模式NC
M8	普通距離型	屏蔽型	1mm	NPN	DS-PCG1SN1	DS-PCG1SN2
				PNP	DS-PCG1SP1	DS-PCG1SP2
		非屏蔽型	2mm	NPN	DS-PCG2UN1	DS-PCG2UN2
				PNP	DS-PCG2UP1	DS-PCG2UP2
M12	普通距離型	屏蔽型	2mm	NPN	DS-PCG2SN1	DS-PCG2SN2
				PNP	DS-PCG2SP1	DS-PCG2SP2
		非屏蔽型	4mm	NPN	DS-PCG4UN1	DS-PCG4UN2
				PNP	DS-PCG4UP1	DS-PCG4UP2
	雙倍距離型	屏蔽型	3mm	NPN	DS-PCL3SN1	DS-PCL3SN2
				PNP	DS-PCL3SP1	DS-PCL3SP2
		非屏蔽型	6mm	NPN	DS-PCL6UN1	DS-PCL6UN2
				PNP	DS-PCL6UP1	DS-PCL6UP2
M18	普通距離型	屏蔽型	5mm	NPN	DS-PCG5SN1	DS-PCG5SN2
				PNP	DS-PCG5SP1	DS-PCG5SP2
		非屏蔽型	8mm	NPN	DS-PCG8UN1	DS-PCG8UN2
				PNP	DS-PCG8UP1	DS-PCG8UP2
	雙倍距離型	屏蔽型	8mm	NPN	DS-PCL8SN1	DS-PCL8SN2
				PNP	DS-PCL8SP1	DS-PCL8SP2
		非屏蔽型	15mm	NPN	DS-PCL15UN1	DS-PCL15UN2
				PNP	DS-PCL15UP1	DS-PCL15UP2
M30	普通距離型	屏蔽型	10mm	NPN	DS-PCG10SN1	DS-PCG10SN2
				PNP	DS-PCG10SP1	DS-PCG10SP2
		非屏蔽型	15mm	NPN	DS-PCG15UN1	DS-PCG15UN2
				PNP	DS-PCG15UP1	DS-PCG15UP2
	雙倍距離型	屏蔽型	20mm	NPN	DS-PCL20SN1	DS-PCL20SN2
				PNP	DS-PCL20SP1	DS-PCL20SP2
		非屏蔽型	30mm	NPN	DS-PCL30UN1	DS-PCL30UN2
				PNP	DS-PCL30UP1	DS-PCL30UP2

注：M8電容式接近外殼為不銹鋼，M12、M18、M30外殼為ABS塑料外殼

AC 2線式（DS-PCG/PCL□□□□）

尺寸			檢測距離	動作模式NO	動作模式NC
M18	普通距離型	屏蔽型	5mm	DS-PCG5S1	DS-PCG5S2
	普通距離型	非屏蔽型	8mm	DS-PCG8U1	DS-PCG8U2
	雙倍距離型	屏蔽型	8mm	DS-PCL8S1	DS-PCL8S2
	雙倍距離型	非屏蔽型	15mm	DS-PCL15U1	DS-PCL15U2
M30	普通距離型	屏蔽型	10mm	DS-PCG10S1	DS-PCG10S2
	普通距離型	非屏蔽型	15mm	DS-PCG15U1	DS-PCG15U2
	雙倍距離型	屏蔽型	20mm	DS-PCL20S1	DS-PCL20S2
	雙倍距離型	非屏蔽型	30mm	DS-PCL30U1	DS-PCL30U2

注：M18、M30外殼為ABS塑料外殼

直流3線制

項目	尺寸	M8
	檢測距離	單倍距離
	類型	屏蔽型	非屏蔽型
	型號	DS-PCG1S□□	DS-PCG2U□□
檢測距離		1mm	2mm
外殼材質		不銹鋼
動作指示燈		黃色LED燈
工作電壓		DC10-30V
連波		<10%
無負載電流		<10mA
最大負載電流		150mA
漏電流		<0.01mA
輸出類型		N型：NPN集電極開路 P型：NPN集電極開路
動作模式		常開型/常閉型
電壓降		<1.5V
開關頻率		100Hz
響應時間		1.5ms
開關遲滯		<15%(Sr)
重復精度		<5%(Sr)
防護等級		Ip67
工作環境溫度		-25℃ - +70℃
溫度漂移		<10%(Sr)
保護回路		短路保護
過載電流保護點		180mA
EMC		RFI>3V/M / EFT>1KV / ESD>4KV(contact)
振動/沖擊		IEC 60947-5-2,Part 7.4.1 / IEC 60947-5-2,Part 7.4.2
感應面材質		PBT
連接方式		D3 3*0.15 2M PVC線纜

項目	尺寸	M12
	檢測距離	單倍距離		雙倍距離
	類型	屏蔽型	非屏蔽型	屏蔽型	非屏蔽型
	型號	DS-PCG2S□□	DS-PCG4U□□	DS-PCL3S□□	DS-PCL6U□□
檢測距離		1~2mm可調節	1~4mm可調節	1~3mm可調節	1~6mm可調節
外殼材質		ABS
動作指示燈		黃色LED燈
工作電壓		DC10-30V
連波		<10%
無負載電流		<10mA
最大負載電流		150mA
漏電流		<0.01mA
輸出類型		N型：NPN集電極開路 P型：NPN集電極開路
動作模式		常開型/常閉型
電壓降		<1.5V
開關頻率		50Hz
響應時間		1.5ms
開關遲滯		<15%(Sr)
重復精度		<5%(Sr)
防護等級		Ip67
工作環境溫度		-25℃ - +70℃
溫度漂移		<10%(Sr)
保護回路		短路保護
過載電流保護點		180mA
EMC		RFI>3V/M / EFT>1KV / ESD>4KV(contact)
振動/沖擊		IEC 60947-5-2,Part 7.4.1 / IEC 60947-5-2,Part 7.4.2
感應面材質		ABS
連接方式		D4 3*0.15 2M PVC線纜

項目	尺寸	M18
	檢測距離	單倍距離		雙倍距離
	類型	屏蔽型	非屏蔽型	屏蔽型	非屏蔽型
	型號	DS-PCG5S□□	DS-PCG8U□□	DS-PCL8S□□	DS-PCL15U□□
檢測距離		1~5mm可調節	2~8mm可調節	2~8mm可調節	2~15mm可調節
外殼材質		ABS
動作指示燈		黃色LED燈
工作電壓		DC10-40V
連波		<10%
無負載電流		<10mA
最大負載電流		150mA
漏電流		<0.01mA
輸出類型		N型：NPN集電極開路 P型：NPN集電極開路
動作模式		常開型/常閉型
電壓降		<1.5V
開關頻率		50Hz
響應時間		1.5ms
開關遲滯		<15%(Sr)
重復精度		<5%(Sr)
防護等級		Ip67
工作環境溫度		-25℃ - +70℃
溫度漂移		<10%(Sr)
保護回路		短路保護
過載電流保護點		180mA
EMC		RFI>3V/M / EFT>1KV / ESD>4KV(contact)
振動/沖擊		IEC 60947-5-2,Part 7.4.1 / IEC 60947-5-2,Part 7.4.2
感應面材質		ABS
連接方式		D5 3*0.34 2M PVC線纜

項目	尺寸	M30
	檢測距離	單倍距離		雙倍距離
	類型	屏蔽型	非屏蔽型	屏蔽型	非屏蔽型
	型號	DS-PCG10S□□	DS-PCG15U□□	DS-PCL20S□□	DS-PCL30U□□
檢測距離		2~10mm可調節	2~15mm可調節	2~20mm可調節	2~30mm可調節
外殼材質		ABS
動作指示燈		黃色LED燈
工作電壓		DC10-40V
連波		<10%
無負載電流		<10mA
最大負載電流		150mA
漏電流		<0.01mA
輸出類型		N型：NPN集電極開路 P型：NPN集電極開路
動作模式		常開型/常閉型
電壓降		<1.5V
開關頻率		50Hz
響應時間		1.5ms
開關遲滯		<15%(Sr)
重復精度		<5%(Sr)
防護等級		Ip67
工作環境溫度		-25℃ - +70℃
溫度漂移		<10%(Sr)
保護回路		短路保護
過載電流保護點		180mA
EMC		RFI>3V/M / EFT>1KV / ESD>4KV(contact)
振動/沖擊		IEC 60947-5-2,Part 7.4.1 / IEC 60947-5-2,Part 7.4.2
感應面材質		ABS
連接方式		D5 3*0.34 2M PVC線纜

直流2線制

項目	尺寸	M18
	檢測距離	單倍距離		雙倍距離
	類型	屏蔽型	非屏蔽型	屏蔽型	非屏蔽型
	型號	DS-PCG5S□	DS-PCG8U□	DS-PCL8S□	DS-PCL15U□
檢測距離		1~5mm可調節	2~8mm可調節	2~8mm可調節	2~15mm可調節
外殼材質		ABS
動作指示燈		黃色LED燈
工作電壓		AC20-250V
無負載電流		<2.5mA
最大負載電流		300mA
漏電流		<2.5mA
動作模式		常開型/常閉型
電壓降		<9VAC AT 300mA
開關頻率		<25Hz
響應時間		10ms
開關遲滯		<15%(Sr)
重復精度		<5%(Sr)
防護等級		Ip67
工作環境溫度		-25℃ - +70℃
溫度漂移		<10%(Sr)
保護回路		短路保護
EMC		RFI>3V/M / EFT>1KV / ESD>4KV(contact)
振動/沖擊		IEC 60947-5-2,Part 7.4.1 / IEC 60947-5-2,Part 7.4.2
感應面材質		ABS
連接方式		D5 2*0.34 2M PVC線纜

項目	尺寸	M30
	檢測距離	單倍距離		雙倍距離
	類型	屏蔽型	非屏蔽型	屏蔽型	非屏蔽型
	型號	DS-PCG10S□	DS-PCG15U□	DS-PCL20S□	DS-PCL30U□
檢測距離		2~10mm可調節	2~15mm可調節	2~20mm可調節	2~30mm可調節
外殼材質		ABS
動作指示燈		黃色LED燈
工作電壓		AC20-250V
無負載電流		<2.5mA
最大負載電流		300mA
漏電流		<2.5mA
動作模式		常開型/常閉型
電壓降		<9VAC AT 300mA
開關頻率		<25Hz
響應時間		10ms
開關遲滯		<15%(Sr)
重復精度		<5%(Sr)
防護等級		Ip67
工作環境溫度		-25℃ - +70℃
溫度漂移		<10%(Sr)
保護回路		—
EMC		RFI>3V/M / EFT>1KV / ESD>4KV(contact)
振動/沖擊		IEC 60947-5-2,Part 7.4.1 / IEC 60947-5-2,Part 7.4.2
感應面材質		ABS
連接方式		D5 2*0.34 2M PVC線纜

DC 3線式

DC 2線式

樣本手冊·說明書 CAD

※若樣本的PDF文件較大，建議右擊后選擇"保存"。

樣本名稱	樣本編號【容量】	信息更新
電容式接近開關產品樣本.pdf	_ [1025KB]	2021年 9月3日
